鋁合金門窗型材表面工藝有哪些?--佳華鋁業(yè)
來源：佳華
日期：2022-05-13
目前
，市場上有各種各樣的鋁合金門窗型材，無論是顏色還是風格
，隨著人們生活水平和質(zhì)量的提高，無論是家居裝飾還是工具
，鋁合金門窗型材都非常注重表面工藝要求
，下面我們將介紹
鋁合金門窗型材表面工藝？
鋁型材按表面處理要求分類：
1. 陽極氧化鋁
2. 電泳涂鋁
3. 鋁粉噴涂
4. 鋁材木紋轉(zhuǎn)印
5. 鋁噴涂氟碳
6. 刨光鋁(分為機械刨光和化學拋光
，其中化學拋光成本最高
，價格最貴)
鋁型材按用途可分為以下幾類：
1、 建筑鋁型材(分為門窗和幕墻)。
2
、 散熱器鋁型材
。
3、一般工業(yè)鋁型材：主要用于工業(yè)生產(chǎn)制造
，如自動化機械設備
、蓋骨架、公司根據(jù)自身機械設備要求定制模具
，如裝配線輸送帶
、電梯、點膠機
、檢測設備
、貨架等，主要用于電子機械行業(yè)和無塵室
。
4
、軌道車輛結(jié)構(gòu)鋁合金型材：主要用于軌道車輛車體制造。
5
、將鋁型材裝裱成鋁合金畫框
，裝裱各種展覽和裝飾畫。
氧化膜厚度薄
。國家標準規(guī)定建筑鋁型材氧化膜厚度不得小于10um(微米)
。厚度不夠，鋁型材表面容易生銹腐蝕
。抽樣過程中
，氧化膜厚度僅為2~4um，有些甚至沒有氧化膜
。據(jù)專家估計
，每次減少1um氧化膜厚度，每噸型材可降低150元以上的電耗成本
。
化學成分不合格
。大量混合鋁和廢鋁的鋁型材可以大大降低成本，但會導致建筑鋁型材化學成分不合格
，嚴重危及建筑工程安全
。

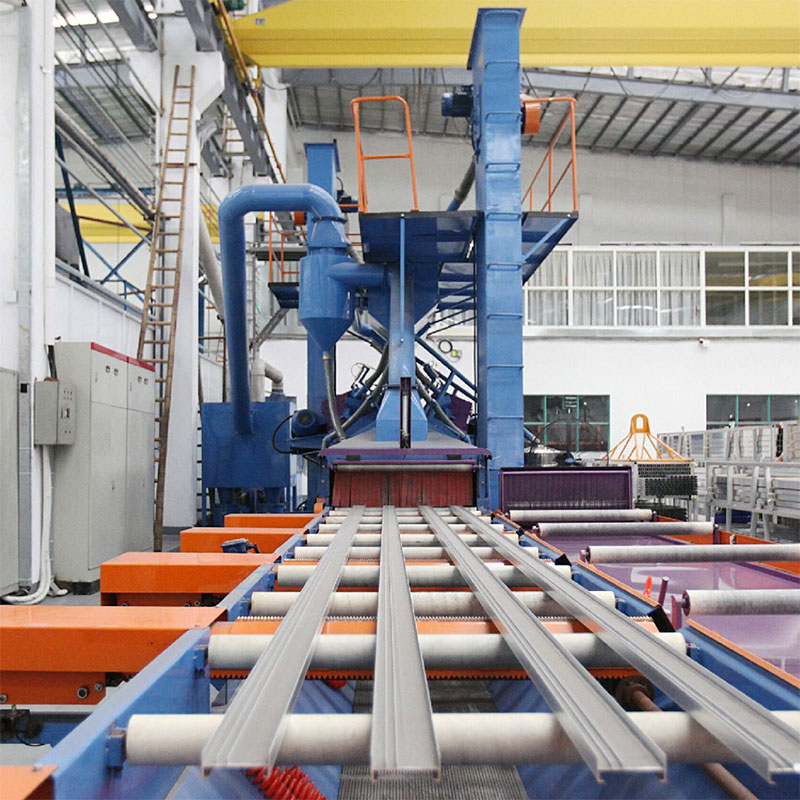

鋁型材表面防腐處理工藝：
防腐鋁型材的制備方法包括常規(guī)脫脂、洗滌
、陽極氧化
、噴涂、固化處理
、陽極氧化
、噴涂前表面化學處理；表面化學處理的具體工藝步驟為：制備化學處理液，將陽極氧化鋁型材工件放入丙酮
、乙醇和去離子水中超聲波3002min
，然后用氮氣吹干；放入化學處理液中65℃浸漬恒溫水浴5-8min
、具有保護層的鋁型材工件干燥
；化學處理液的配方為：HF020.2-0.3g/L、氯化鈉1-2g/L
；然后在鋁型材工件表面化學處理后噴涂防腐涂層
，噴涂0.8min，噴淋壓力為0.03Mpa
，經(jīng)過200℃熱熔后
，快速冷卻，即制作防腐涂層
。
